大連索尼卡儀表有限公司固定式超聲波流量計上傳數據通訊設置
固定式超聲波流量計可以很方便的與計算機進行連接，從而上傳所存儲各種流量數據，方便監控及處理。
一、主機與計算機進行連接：
1、按MEUN6、2或上▲/+或下▼/進入M62菜單（串行口設置）。
按ENT先進行波特率的選擇（如選擇9600），選定后自動進入校驗位的選擇，選擇“無校驗位（None）”。
注意：主機的波特率的數值選擇一定要與下面第三步計算機的波特率的選擇一致才行，否則會出錯。
2、將通訊電纜一端連接到計算機，一端連接到流量計主機，通訊電纜為RS232/485接口，即一頭九針母接口，與計算機的COM１或COM２的九針公接口接上就可以。另一端為RS485接口，兩根線，與主機的RS485接口接上就可以，注意正負極。
3、計算機設置：

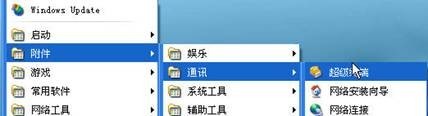

點計算機左下角“開始”＝＞“程序” ＝＞“附件”＝＞“通訊”＝＞“超級終端”，
出現“連接描述”窗口，輸入一個您要起的名稱后再點擊“確定”按鈕：

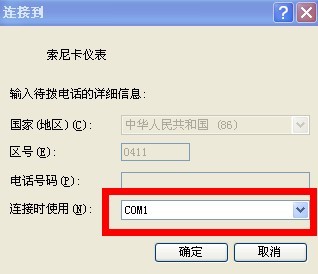

跳出“連接到”窗口，選擇“連接時使用”的“COM1”或“COM2”等，再點擊“確定”按鈕，跳出“COM1或COM2屬性”窗口：

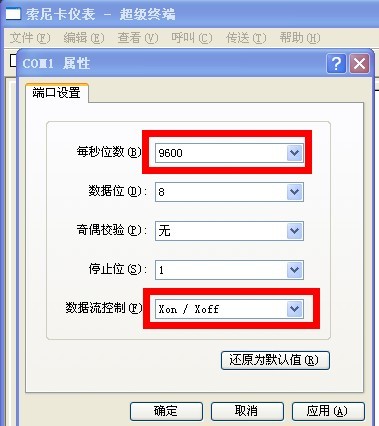

進行接口屬性設置：“每秒位數”（波特率），選擇與流量計主機M62相同的波特率，“數據位”為“8”，“奇偶校驗位”為“無”，“停止位”為“1”,“數據流向控制”選“無”，完后點擊“確定”按鈕完成設置。

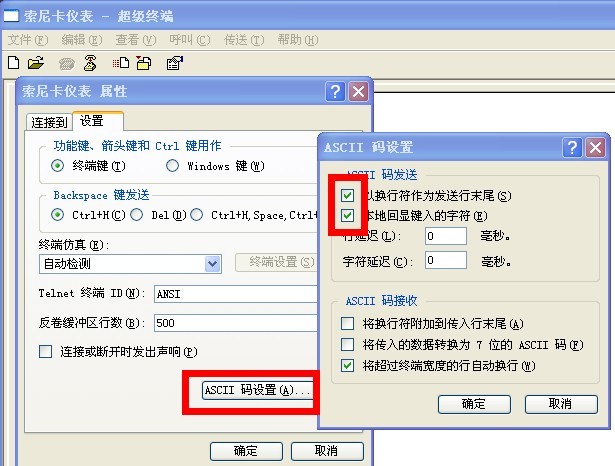

最后在索尼卡儀表的超級終端里－屬性－設置－ASCII碼設置－勾選：
這時計算機會出現一個名稱同您在上一步的“連接描述”窗口輸入的名稱相同的“（名稱）-超級終端”的文檔，輸入命令后從索尼卡儀表手持式流量計主機返回的數據就出現在文檔中。
注意：如直接在文檔中輸入命令，在文檔中是看不到的，按回車鍵后就會出現返回的數據。
如在主機的M52菜單中選擇“2、緩存＝＞RS232”，再按ENT，則主機內緩存的數據會快速上傳并出現在文檔中。
4、多臺主機相連：
如有多臺主機相連，就要注意分配主機地址，在M46菜單（網絡標識地址碼）中可進行設置。
附錄：
大連索尼卡儀表儀表新版超聲波流量計還可以使用第七版超聲波流量計的擴展協議。下表中，那些紅色的命令為新添加的協議。
在這個協議中，所傳輸?shù)臄?shù)據都是ASCII碼，便于調試及查看。
在只能發送一次命令需要多種數據的系統中應用時，可以使用‘&’符號把多個基本命令連接起來形成一個可以一次發送的復合命令。請參考參考后面的‘&’符號部分說明。
| 命 令 | 命令意義 | 數據格式 |
| DQD(cr)注0 | 返回每天瞬時流量 | ±d.ddddddE±dd(cr) 注1 |
| DQH(cr) | 返回每小時瞬時流量 | ±d.ddddddE±dd(cr) |
| DQM(cr) | 返回每分瞬時流量 | ±d.ddddddE±dd(cr) |
| DQS(cr) | 返回每秒瞬時流量 | ±d.ddddddE±dd(cr) |
| DV(cr) | 返回瞬時流速 | ±d.ddddddE±dd(cr) |
| DI+(cr) | 返回正累積量 | ±dddddddE±d(cr)注2 |
| DI-(cr) | 返回負累積量 | ±dddddddE±d(cr) |
| DIN(cr) | 返回凈累積量 | ±dddddddE±d(cr) |
| DIE(cr) | 返回熱量累積量 | ±dddddddE±d(cr) |
| DIE+(cr) | 返回正熱量累積量 | ±dddddddE±d(cr) |
| DIE-(cr) | 返回負熱量累積量 | ±dddddddE±d(cr) |
| DIT(cr) | 返回今天凈累積流量 | ±dddddddE±d(cr) |
| DIM(cr) | 返回本月凈累積流量 | ±dddddddE±d(cr) |
| DIY(cr) | 返回今年凈累積流量 | ±dddddddE±d(cr) |
| DID(cr) | 返回儀器標識碼（地址碼） | ddddd(cr) 5位長 |
| E(cr) | 返回每秒瞬時熱流量 | ±d.ddddddE±dd(cr) |
| DL(cr) | 返回信號強度 | UP:dd.d,DN:dd.d,Q=dd(cr) |
| DS(cr) | 返回模擬輸出AO的百分比值 | ±d.ddddddE±dd(cr) |
| DC(cr) | 返回當前錯誤代碼 | 注3 |
| DA(cr) | OCT或RELAY報警號 | TR:s,RL:s(cr)注4 |
| DT(cr) | 當前日期及時間 | yy-mm-dd,hh:mm:ss(cr) |
| Time@TDS1=(cr) | 設定日時間yy-mm-dd,hh:mm:ss | |
| M@(cr) | 發往TDS-100模擬鍵值@ | M@(cr)注5 |
| LCD(cr) | 返回當前LCD顯示器顯示內容 | |
| LOCK0(cr) | 開鎖（新加指令） | 與原密碼無關 |
| LOCK1(cr) | 上鎖（新加指令） | |
| MENUXX(cr) | 顯示直接跳到窗口XX | |
| LANGUAGEX(cr) | 選擇界面語言 | X=0 英語, 1簡體中文 2 意大利,如果有的話 3 朝鮮語,如果有的話 4 法語，如果有的話 5 德語，如果有的話 6 西班牙語，如果存在 |
| BUADRATEX(cr) | 改變波特率（數據位＝8，無效驗，停止位＝1） | X=0~7, 分別對應19200, 14400,9600,4800,2400,1200,600,300 |
| C1(cr) | OCT吸合 | |
| C0(cr) | OCT斷開 | |
| R1(cr) | 繼電器RELAY吸合 | |
| R0(cr) | 繼電器RELAY斷開 | |
| FOdddd(cr) | 使頻率輸出以n值輸出 | Fdddd(cr)(lf) |
| Aoa(cr) | 使電流環輸出電流值a | AOa(cr)(lf)注6 |
| BA1(cr) | 返回溫度T1的電阻值 | ±d.ddddddE±dd(cr)(lf) |
| BA2(cr) | 返回溫度T2的電阻值 | ±d.ddddddE±dd(cr)(lf) |
| BA3(cr) | 返回AI3的電流數 （0~20mA） | ±d.ddddddE±dd(cr)(lf) |
| BA4(cr) | 返回AI4的電流數 （0~20mA） | ±d.ddddddE±dd(cr)(lf) |
| BA5(cr) | 返回AI5的電流數 （0~20mA） | ±d.ddddddE±dd(cr)(lf) |
| AI1(cr) | 返回溫度輸入T1值(溫度) | ±d.ddddddE±dd(cr)(lf) |
| AI2(cr) | 返回溫度輸入T2值(溫度) | ±d.ddddddE±dd(cr)(lf) |
| AI3(cr) | 返回模擬輸入AI3值(溫度壓力等) | ±d.ddddddE±dd(cr)(lf) |
| AI4(cr) | 返回模擬輸入AI4值(溫度壓力等) | ±d.ddddddE±dd(cr)(lf) |
| AI5(cr) | 返回模擬輸入AI5值(溫度壓力等) | ±d.ddddddE±dd(cr)(lf) |
| ESN(cr) | 返回電子序列號 | dddddddt(cr)(lf)注7 |
| N | 單字節地址組網命令前綴 | 注8 |
| W | 數字串地址組網命令前綴 | 注8 |
| P | 帶校驗回傳命令前綴 | |
| & | 命令“加”功能符號，多個基本命令形成一個復合命令，一次傳送 | 所加字符長度不超過253字節 |
| RING(cr)(lf) | 調制解調器請求握手命令 | ATA(CR)(lf) |
| OK(cr) | 調制解調器應答信號 | 無輸出， |
| | 流量計請求握手信號 | AT(CR)(LF) |
| GA(cr) | GSM短信息通信專用命令Ａ注９ | 注９ |
| GB(cr) | GSM短信息通信專用命令Ｂ注９ | 注９ |
| GC(cr) | GSM短信息通信專用命令Ｃ | 注９ |
注：
0．（cr）表示回車，其ASCII 碼值為0DH。(lf)表示換行，其ASCII碼值為0AH。
1．d表示0~9數字，0值表示為 +0.000000E+00
2．d表示0~9數字, ddddddd是整數，“E”前面整數部分其中無小數點。
3．1~6個字母表示的機器狀態，字符含義見錯誤代碼一節，例如“R”，“IH”
4．s表示ON/OFF/UD其中之一
例如“TR:ON,RL:ON”表示OCT和繼電器處于吸合狀態
例如“TR:UD,RL:UD”表示OCT和繼電器沒有使用
5．@表示鍵值，例如30H,表示“0”鍵，例如命令“M4”相當按鍵“4”
6．a表示電流值，取值范圍0~20，例如AO2.34567, AO0.2
7．dddddddd八位表示機器的電子序列號碼，t表示機器類型
8．如果數據網中同時有多臺新版TUF-2000流量計則基本命令不能單獨使用，必須加N或W前綴后方可使用，否則會造成多臺流量計同時應答，導致系統混亂。
9.用GSM模塊配接流量計可實現利用手機短信息查看流量計流量參數的功能。具體內容請來電查詢。
總之，大連索尼卡儀表有限公司超聲波流量計是一種智能的使用非常方便的流量計，只要仔細看一下說明書和稍加操作一下就能使用了。
如再有任何不明，就請來電聯系，我們會盡力進行解釋及指導。
