手持式超聲波流量計怎樣與計算機通訊：
手持式超聲波流量計是大連索尼卡儀表有限公司主機的產品之一，可以在野外等無電源的場所，不需要斷管即可測量管道內部流量，在測量管道流量后，如需對所測參數進行監測或分析，可將手持式超聲波流量計內部存儲器中存儲的數據上傳至計算機中，數據通訊設置如下：
一、手持式主機機內菜單設置：

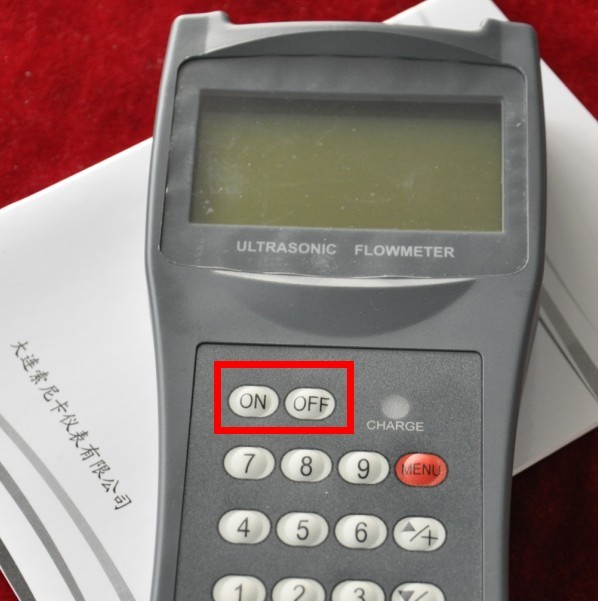

1、 按ON開機，手持式超聲波流量計進入自檢。（按OFF關機）

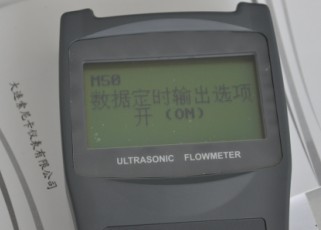

2、 進入通訊菜單操作：按MENU，再按數字5、0，進入M50菜單（數據定時輸出選項），原機出廠默認為“關OFF”，這時測量的數據是不會存入機內內存的，如想要將現場測量的數據拿回來上傳到電腦中進行保存，M50菜單就要選擇為“開ON”（這個設置要在現場測量前就設置好，這樣開始測量時數據就可以保存下來。您也可以在儀表測量正常后再設置為“開ON”，這樣您所保存的數值就跳過的自檢，所有數據都是儀表工作正常時候的數據。又或者進入M51菜單進行規定時間段內的數據記錄，M51菜單功能設置下面會講到）。
3、 在M50菜單，按ENT，再按上▲/+或下▼/選定“開ON”，再按ENT，這樣就將數據定時輸出選項選擇為“開ON”。選擇了“開ON”，主機就會對測量的數據進行記錄保存了。
4、 M50選擇為“開ON”后菜單會自動進入下一級“選擇輸出選項”，里面有1-11項要進行選定的輸出選項，分別有日期時間、系統狀態、當前窗口、瞬時流量、瞬時流速、凈累積量、正累積量、負累積量、信號強度質量、工作計時器、今日累積流量等數據，如需上述的數據進行保存，按上▲/+或下▼/選定“開ON”就可以，如不需要進行保存的，就按上▲/+或下▼/選定“關OFF”。
5、 按上▲/+或下▼/進入M51菜單（定時輸出時間），設置“開始時間”**/**/**(時/分/秒)、“間隔時間”**/**/**(時/分/秒)及“持續時間”**/**/**(時/分/秒)，如要一開機就將數據存入內存，就只設置間隔時間就可以（或不設置，出廠默認為5秒采樣一次）。
6、 按上▲/+或下▼/進入M52菜單（輸出數據流向控制），可選擇0、輸出至RS232 1、存入機內緩存2、緩存＝＞RS232 3、清除內置緩存。
“1、存入機內緩存”：將測量數據存入主機內置內存中
“2、緩存＝＞RS232”：主機與電腦相連后，選這一個選項，會自動將內存數據上傳至電腦進行保存、瀏覽或打印。
“3、清除內置緩存”：將主機內置內存數據清除掉。
7、按上▲/+或下▼/進入M53菜單（緩存瀏覽器），按ENT可以先進行緩存內所保存的數據進行瀏覽。
二、主機與計算機進行連接：
出現“連接描述”窗口，輸入一個您要起的名稱后再點擊“確定”按鈕：
跳出“連接到”窗口，選擇“連接時使用”的“COM1”或“COM2”等，再點擊“確定”按鈕，跳出“COM1或COM2屬性”窗口：
進行接口屬性設置：“每秒位數”（波特率），選擇與流量計主機M62相同的波特率，“數據位”為“8”，“奇偶校驗位”為“無”，“停止位”為“1”,“數據流向控制”選“無”，完后點擊“確定”按鈕完成設置。
最后在索尼卡儀表的超級終端里－屬性－設置－ASCII碼設置－勾選：
| 命 令 | 命令意義 | 數據格式 |
| DQD(cr)注0 | 返回每天瞬時流量 | ±d.ddddddE±dd(cr) 注1 |
| DQH(cr) | 返回每小時瞬時流量 | ±d.ddddddE±dd(cr) |
| DQM(cr) | 返回每分瞬時流量 | ±d.ddddddE±dd(cr) |
| DQS(cr) | 返回每秒瞬時流量 | ±d.ddddddE±dd(cr) |
| DV(cr) | 返回瞬時流速 | ±d.ddddddE±dd(cr) |
| DI+(cr) | 返回正累積量 | ±dddddddE±d(cr)注2 |
| DI-(cr) | 返回負累積量 | ±dddddddE±d(cr) |
| DIN(cr) | 返回凈累積量 | ±dddddddE±d(cr) |
| DIE(cr) | 返回?zé)崃坷鄯e量 | ±dddddddE±d(cr) |
| DIE+(cr) | 返回正熱量累積量 | ±dddddddE±d(cr) |
| DIE-(cr) | 返回負熱量累積量 | ±dddddddE±d(cr) |
| DIT(cr) | 返回今天凈累積流量 | ±dddddddE±d(cr) |
| DIM(cr) | 返回本月凈累積流量 | ±dddddddE±d(cr) |
| DIY(cr) | 返回今年凈累積流量 | ±dddddddE±d(cr) |
| DID(cr) | 返回儀器標識碼（地址碼） | ddddd(cr) 5位長 |
| E(cr) | 返回每秒瞬時熱流量 | ±d.ddddddE±dd(cr) |
| DL(cr) | 返回信號強度 | UP:dd.d,DN:dd.d,Q=dd(cr) |
| DS(cr) | 返回模擬輸出AO的百分比值 | ±d.ddddddE±dd(cr) |
| DC(cr) | 返回當前錯誤代碼 | 注3 |
| DA(cr) | OCT或RELAY報警號 | TR:s,RL:s(cr)注4 |
| DT(cr) | 當前日期及時間 | yy-mm-dd,hh:mm:ss(cr) |
| Time@TDS1=(cr) | 設定日時間yy-mm-dd,hh:mm:ss | |
| M@(cr) | 發往手持流量計模擬鍵值@ | M@(cr)注5 |
| LCD(cr) | 返回當前LCD顯示器顯示內容 | |
| LOCK0(cr) | 開鎖（新加指令） | 與原密碼無關 |
| LOCK1(cr) | 上鎖（新加指令） | |
| MENUXX(cr) | 顯示直接跳到窗口XX | |
| LANGUAGEX(cr) | 選擇界面語言 | X=0 英語,1簡體中文 2 意大利,如果有的話 3 朝鮮語,如果有的話 4 法語，如果有的話 5 德語，如果有的話 6 西班牙語，如果存在 |
| BUADRATEX(cr) | 改變波特率（數據位＝8，無效驗，停止位＝1） | X=0~7, 分別對應19200,14400,9600,4800,2400,1200,600,300 |
| C1(cr) | OCT吸合 | |
| C0(cr) | OCT斷開 | |
| R1(cr) | 繼電器RELAY吸合 | |
| R0(cr) | 繼電器RELAY斷開 | |
| FOdddd(cr) | 使頻率輸出以n值輸出 | Fdddd(cr)(lf) |
| Aoa(cr) | 使電流環輸出電流值a | AOa(cr)(lf)注6 |
| BA1(cr) | 返回溫度T1的電阻值 | ±d.ddddddE±dd(cr)(lf) |
| BA2(cr) | 返回溫度T2的電阻值 | ±d.ddddddE±dd(cr)(lf) |
| BA3(cr) | 返回AI3的電流數 （0~20mA） | ±d.ddddddE±dd(cr)(lf) |
| BA4(cr) | 返回AI4的電流數 （0~20mA） | ±d.ddddddE±dd(cr)(lf) |
| BA5(cr) | 返回AI5的電流數 （0~20mA） | ±d.ddddddE±dd(cr)(lf) |
| AI1(cr) | 返回溫度輸入T1值(溫度) | ±d.ddddddE±dd(cr)(lf) |
| AI2(cr) | 返回溫度輸入T2值(溫度) | ±d.ddddddE±dd(cr)(lf) |
| AI3(cr) | 返回模擬輸入AI3值(溫度壓力等) | ±d.ddddddE±dd(cr)(lf) |
| AI4(cr) | 返回模擬輸入AI4值(溫度壓力等) | ±d.ddddddE±dd(cr)(lf) |
| AI5(cr) | 返回模擬輸入AI5值(溫度壓力等) | ±d.ddddddE±dd(cr)(lf) |
| ESN(cr) | 返回電子序列號 | dddddddt(cr)(lf)注7 |
| N | 單字節地址組網命令前綴 | 注8 |
| W | 數字串地址組網命令前綴 | 注8 |
| P | 帶校驗回傳命令前綴 | |
| & | 命令“加”功能符號，多個基本命令形成一個復合命令，一次傳送 | 所加字符長度不超過253字節 |
| RING(cr)(lf) | 調制解調器請求握手命令 | ATA(CR)(lf) |
| OK(cr) | 調制解調器應答信號 | 無輸出， |
| | 流量計請求握手信號 | AT(CR)(LF) |
| GA(cr) | GSM短信息通信專用命令Ａ注９ | 注９ |
| GB(cr) | GSM短信息通信專用命令Ｂ注９ | 注９ |
| GC(cr) | GSM短信息通信專用命令Ｃ | 注９ |
總之，手持式超聲波流量計是一種智能的使用非常方便的流量計，只要仔細看一下說明書和稍加操作一下就能使用了。
